Ikkunaan asennettavien pliseekaihtimien asennus

Invasiivinen asennus (ruuvattava)

1. Asennuspaikan valmistelu

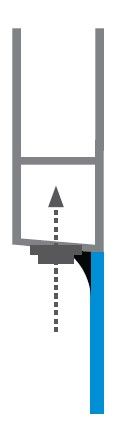

Merkitse kiinnityskohdat ikkunapuitteeseen. Kiinnitysreiät tehdään lasituslistaan kohtisuoraan sen pintaa vasten.

2. Asennuskiinnikkeen valmistelu

Asennuskiinnikkeen koko on 10 mm × 10 mm. Käytä mukana toimitettua mittaa kiinnityspaikan tarkan merkitsemisen apuna.

3. Asennuskiinnikkeen kiinnittäminen

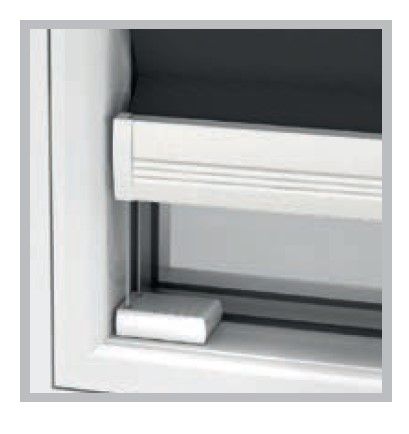

Kiinnitä kiinnike lasituslistaan ruuvilla. Kiristä ruuvi tukevasti, mutta ilman liiallista voimaa. Kiinnityksen jälkeen kiinnikkeen tulee olla tasaisesti lasituslistaa vasten ja tukevasti paikoillaan.

4. Pliseekaihtimen asentaminen kiinnikkeisiin

Kun kaikki kiinnikkeet (ylä- ja alaosassa) on asennettu, aseta pliseekaihtimen lukitusosat valmisteltuihin asennuskiinnikkeisiin. Liu'uta lukitusosat kiinnikkeisiin, kunnes ne napsahtavat/istuvat tukevasti. Varmista narujen oikea sijainti: niiden on kuljettava rinnakkain eivätkä ne saa mennä ristiin.

5. Asennus valmis / säätö

Kun kaikki osat on asennettu, pliseekaihdin on käyttövalmis. Tarkista oikea toiminta liikuttamalla kaihdinta ylös ja alas. Kun toiminta on varmistettu, leikkaa ulkonevat narujen päät.

Jos kaihdin roikkuu liian löysästi tai laskeutuu itsestään, sitä on säädettävä lyhentämällä naruja. Säätö tehdään lyhentämällä naruja vähitellen sitomalla uusi solmu edellisen yläpuolelle. Tämä on tehtävä erittäin tarkasti: lyhennä naruja pienissä erissä ja tarkista kaihtimen toiminta joka kerta, kunnes oikea tulos saavutetaan.

Poraamaton asennus (ei porausta)

1. Asennuspaikan valmistelu

Poraamaton asennus tehdään ikkunapuitteen ylä- ja alareunaan ilman porausta.

2. Kiinnikkeiden asettaminen ikkunapuitteeseen

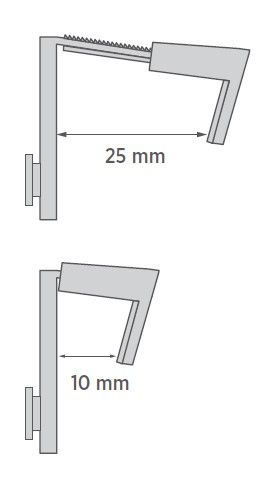

Sarja sisältää asennuskiinnikkeet, jotka voidaan säätää eri ikkunakehyksen paksuuksille, 10 mm:stä 25 mm:iin.

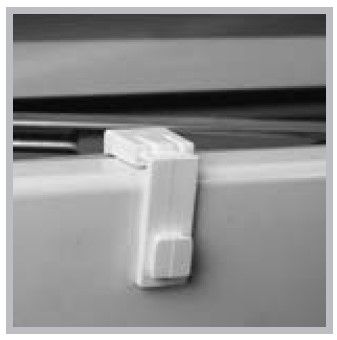

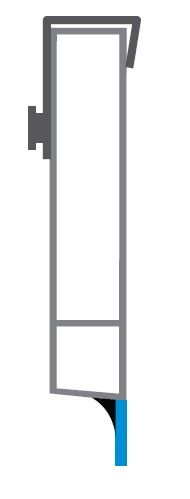

Liu'uta kiinnike puitteen reunaan (ylä- ja alaosaan) niin, että se istuu tukevasti kehystä vasten. Kiinnikkeen on oltava tasaisesti ja tukevasti paikallaan ilman väljyyttä.

3. Narun vieminen kiinnikkeen läpi

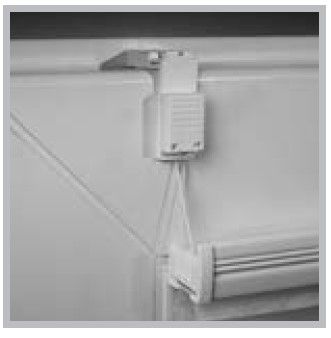

Vie pliseekaihtimen naru asennuskiinnikkeen läpi kaaviossa esitetyn suunnan mukaisesti. Varmista narujen oikea sijainti: niiden on kuljettava rinnakkain eivätkä ne saa mennä ristiin. Huomaa: asennuskiinnikkeen sijainnin vuoksi naru kulkee hieman vinossa.
