Ikkunapuitteeseen asennettavan kaihtimen mittaaminen

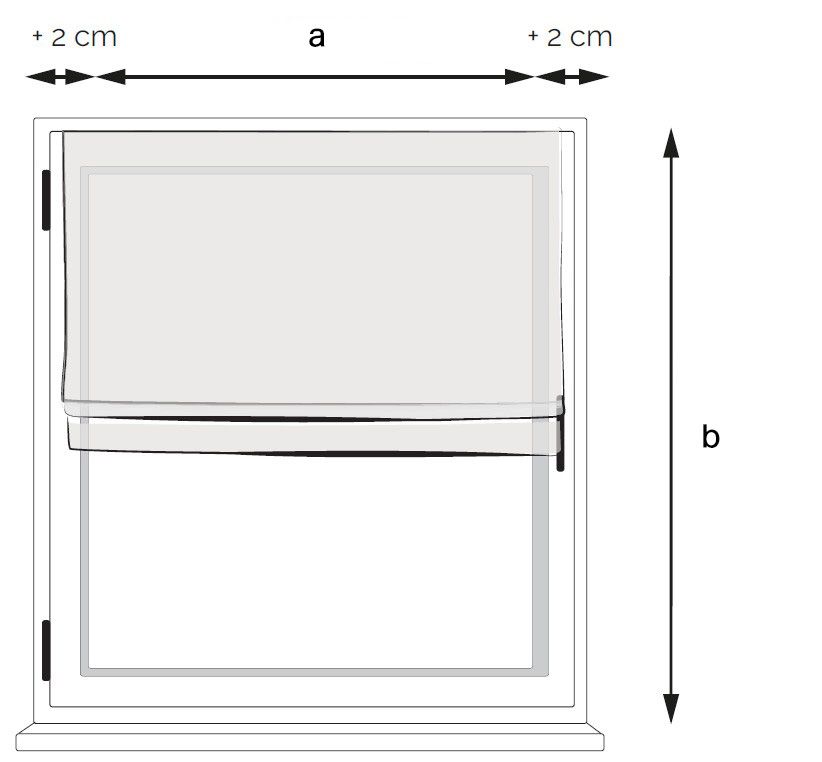

TAVALLINEN KIINNIKE
Lisää lasin leveyteen 2 cm kummallekin puolelle saadaksesi oikean kaihtimen leveyden.
Kiinnitä mukana toimitetuilla ruuveilla tai propuilla muoviset kiinnikkeet (2–5 kpl kaihtimen leveydestä riippuen) seinään (kuva A) tai kattoon (kuva B) samalle korkeudelle ja tasaisin välein, huomioiden kiskon lisäosien sijainti (lukitusmekanismi ja naruohjaimet).
Kaihtimen korkeus on ikkunapuitteen korkeus.
a = lasin leveys
b = ikkunapuitteen korkeus

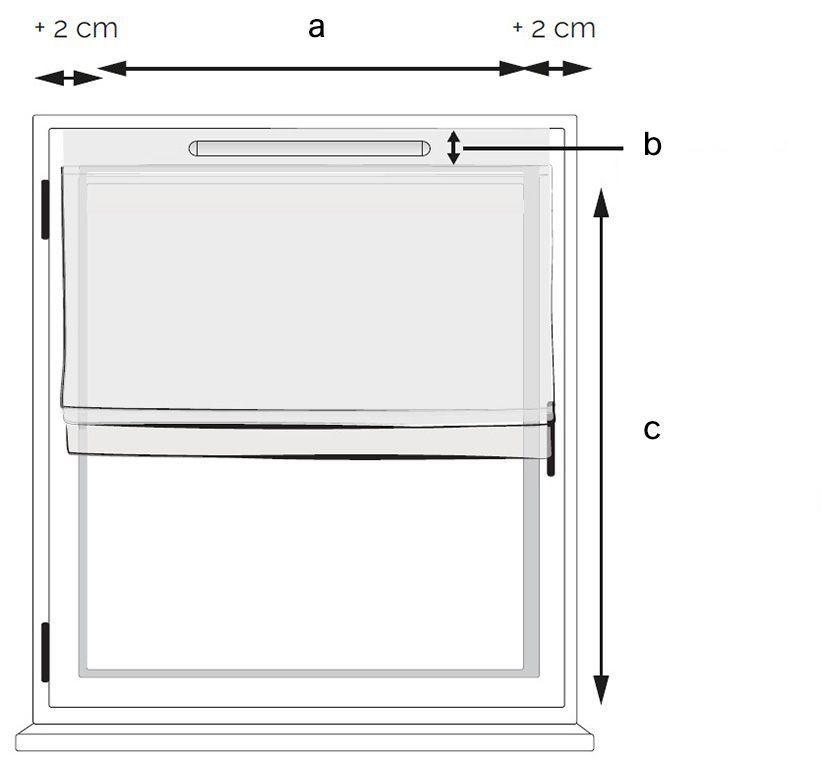

KIINNIKE TUULETUSVENTTIILILLÄ VARUSTETTUUN IKKUNAAN
Lisää lasin leveyteen 2 cm kummallekin puolelle saadaksesi oikean kaihtimen leveyden.
Kaihtimen korkeus: vähennä tuuletusventtiilin korkeus ikkunapuitteen korkeudesta.
Kiinnikkeessä on korkeussäätömahdollisuus.
a = lasin leveys
b = tuuletusventtiilin korkeus
c = ikkunapuitteen korkeus – tuuletusventtiilin korkeus
