Pliseekaihtimen mittaaminen

Invasiivinen asennus (ruuvattava)

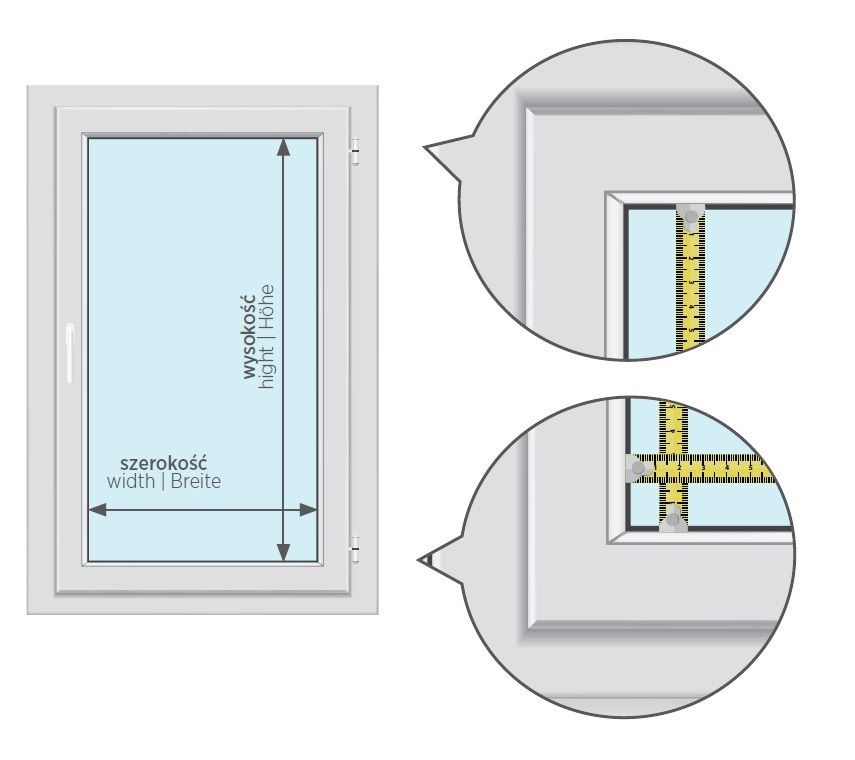

1. Mittaus tehdään lasituslistojen välistä.

leveys – mitataan vasemman ja oikean lasituslistan väliltä,

• korkeus – mitataan ylä- ja alalasituslistan väliltä.
• Kaikki mitat annetaan millimetreinä (mm).

Huomaa: kaikki mitat on otettava millimetreinä (mm). Pliseekaihdin valmistetaan täsmälleen annettujen mittojen mukaan, joten huolellinen ja tarkka mittaus on erittäin suositeltavaa.

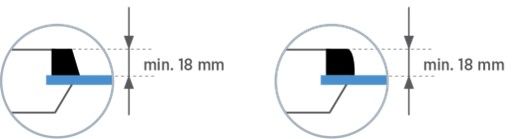

2. Vähimmäissyvyys

Jotta pliseekaihtimen oikea asennus olisi mahdollinen, lasituslistan vähimmäissyvyyden tulee olla 18 mm.

Syvyys mitataan lasin reunasta lasituslistan ulkoreunaan.

Jos lasituslistan syvyys on alle 18 mm, pliseekaihtimen asennus ikkunapuitteeseen ei välttämättä ole mahdollinen.

3. Pliseekaihtimen liikkuva profiili

Pliseekaihdin on varustettu liikkuvalla profiililla, jonka leveys on 22 mm.

Tämä mitta on huomioitava erityisesti ikkunoissa, joissa on kapeat lasituslistat tai rajoitetusti asennustilaa.

Poraamaton asennus (ei porausta)

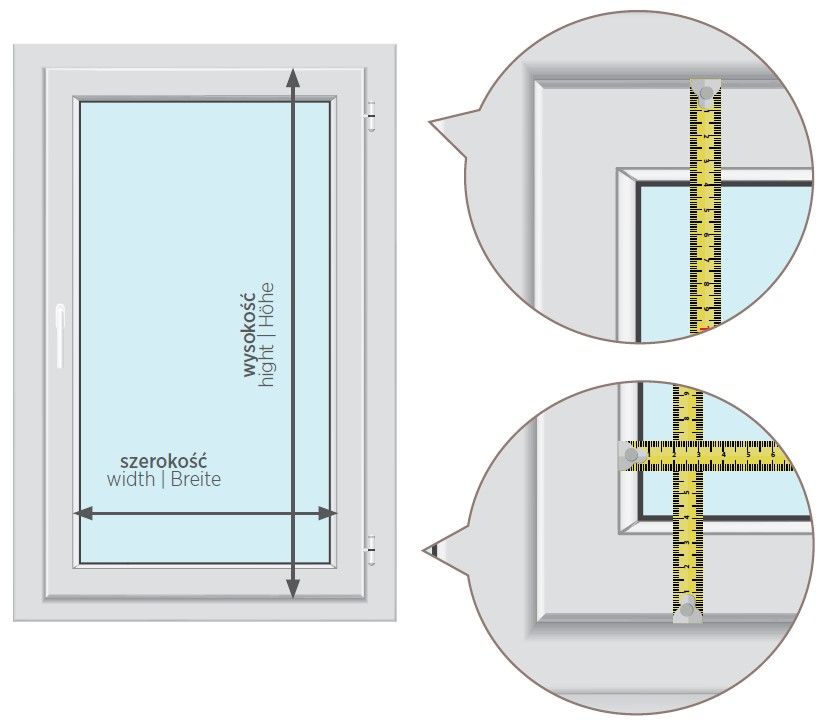

1. Leveyden ja korkeuden mittaaminen

Mittaukset tehdään ikkunapuitteesta. Leveys mitataan lasituslistat mukaan lukien ja korkeus ikkunapuitteen kehys mukaan lukien. Anna sitten seuraavat mitat:

• leveys – mitataan yhdessä lasituslistojen kanssa (mittaa leveys 3 kohdasta ja ilmoita pienin arvo),
• korkeus – mitataan ikkunakehyksen ulkoreunasta alhaalta ikkunakehyksen ulkoreunaan ylhäällä, vähennettynä 15 mm:llä.

Huomaa: kaikki mitat on otettava millimetreinä (mm). Pliseekaihdin valmistetaan täsmälleen annettujen mittojen mukaan, joten huolellinen ja tarkka mittaus on erittäin suositeltavaa.
